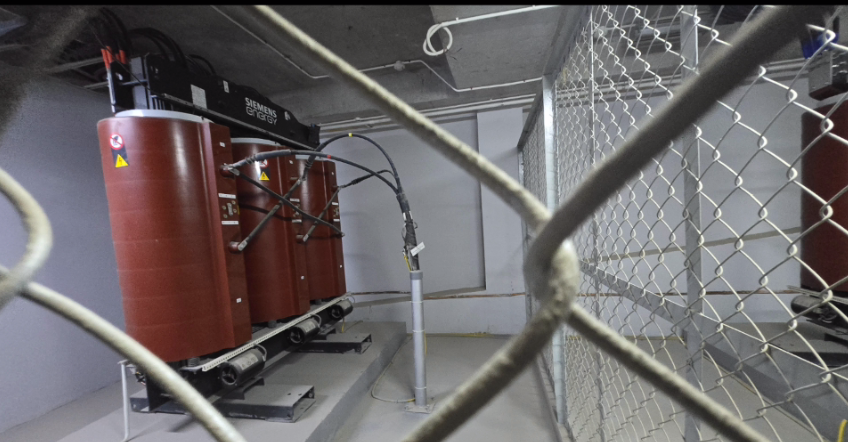

Tiêu chuẩn IEC 60076-11:2018 được xây dựng dành riêng cho máy biến áp khô (dry-type transformers). Đây là bộ quy định kỹ thuật quan trọng giúp đánh giá độ an toàn và độ bền của thiết bị trong quá trình vận hành.
Điểm đặc biệt của tiêu chuẩn này là đưa ra hệ thống phân loại để mô tả khả năng chịu đựng trong những điều kiện khác nhau, bao gồm môi trường, sự cố điện và hỏa hoạn. Các phân loại chính được sử dụng phổ biến là E2, C2 và F1, chúng không chỉ mang tính mô tả mà còn được kiểm chứng bằng thử nghiệm thực tế.
Xem thêm:
Điện mặt trời và lưới điện: cùng là AC nhưng bản chất dòng điện khác nhau thế nào?
Xác định độ chói trong thiết kế chiếu sáng
Tại Sao Cáp Quang Và Cáp Đồng Phải Tách Biệt? Sự Thật Bạn Biết Chưa!
Phân loại E2 – Khả năng chịu môi trường
Trong thực tế, hiện tượng ẩm ướt và ô nhiễm bụi bẩn là yếu tố gây suy giảm cách điện nhanh chóng. Lớp nhựa epoxy bao bọc cuộn dây nếu không đủ bền sẽ dễ nứt, thấm ẩm và dẫn tới phóng điện cục bộ. Theo IEC 60076-11, phân loại E2 xác định rằng máy biến áp phải chịu được ngưng tụ thường xuyên hoặc mức ô nhiễm nhẹ, hoặc đồng thời cả hai yếu tố này. Các thử nghiệm môi trường được tiến hành để kiểm chứng khả năng làm việc trong điều kiện mưa, ẩm và bụI.
Ý nghĩa của phân loại này là bảo đảm rằng máy biến áp E2 có thể vận hành ổn định tại các khu vực khí hậu ẩm ướt, nông thôn, miền núi hay nơi có mưa nhiều. Ở Việt Nam, với đặc trưng khí hậu nhiệt đới gió mùa, phân loại E2 gần như trở thành yêu cầu bắt buộc cho máy biến áp khô lắp ngoài trời hoặc trong nhà xưởng.
Phân loại C2 – Khả năng chịu ngắn mạch
Ngắn mạch là sự cố điện gây ra lực điện từ cực lớn lên cuộn dây, làm biến dạng kết cấu và phá hỏng lớp cách điện. Trong tiêu chuẩn IEC 60076-11, phân loại C2 mô tả máy biến áp có khả năng chịu được lực cơ học do dòng ngắn mạch tạo ra mà vẫn tiếp tục vận hành bình thường.
Để đạt chuẩn C2, máy biến áp phải trải qua thử nghiệm với dòng ngắn mạch được tạo ra trong điều kiện phòng thí nghiệm. Kết quả sau thử nghiệm được đánh giá bằng việc kiểm tra hình dạng cuộn dây, khả năng cách điện và sự ổn định điện áp.
Ý nghĩa của phân loại này là đảm bảo máy biến áp không chỉ hoạt động tốt trong điều kiện bình thường mà còn bền vững trước các sự cố bất ngờ. Với lưới điện phân phối ở Việt Nam, nơi thường xuyên có hiện tượng quá tải và ngắn mạch cục bộ, chỉ số C2 là thước đo quan trọng để lựa chọn thiết bị đáng tin cậy.
Phân loại F1 – Khả năng chống cháy
Hỏa hoạn trong máy biến áp thường xuất phát từ sự cố điện hoặc tác động nhiệt độ môi trường. Khi xảy ra cháy, không chỉ ngọn lửa mà khói độc và khí che tầm nhìn là mối đe dọa lớn. Theo IEC 60076-11, phân loại F1 yêu cầu máy biến áp phải có tính khó cháy, hạn chế phát sinh khí độc và khói mù. Các thử nghiệm F1 được tiến hành ở nhiệt độ cao, thường trong buồng đốt với điều kiện khắc nghiệt để đánh giá hành vi vật liệu cách điện.
Máy biến áp đạt chuẩn F1 có thể lắp đặt an toàn trong công trình dân dụng như trung tâm thương mại, bệnh viện, trường học – nơi quy định PCCC đặc biệt nghiêm ngặt. Ý nghĩa thực tiễn là giảm thiểu rủi ro cháy lan, bảo vệ tính mạng con người và giảm thiệt hại tài sản khi có sự cố.
Một máy biến áp được công bố đạt E2, C2 và F1 phải trải qua chuỗi thử nghiệm kết hợp. Theo tiêu chuẩn, cùng một máy sẽ lần lượt được đưa vào buồng thử khí hậu, buồng thử môi trường và buồng thử cháy. Thử nghiệm khí hậu xác định khả năng làm việc trong nhiệt độ thấp; thử nghiệm môi trường đánh giá phản ứng trước ẩm ướt và bụi; thử nghiệm cháy đánh giá mức sinh khói và khả năng tự dập lửa. Điều này bảo đảm rằng kết quả phản ánh đúng khả năng thực tế của thiết bị, chứ không chỉ là tính toán lý thuyết.
Ý nghĩa thực tiễn của máy biến áp khô với thị trường Việt Nam
Việt Nam là quốc gia có khí hậu nóng ẩm, mưa nhiều và độ ẩm cao quanh năm. Đây là điều kiện dễ gây suy giảm cách điện và tăng nguy cơ phóng điện cục bộ. Đồng thời, lưới điện phân phối thường xuyên gặp sự cố ngắn mạch và quá tải, đặc biệt tại các khu công nghiệp và khu dân cư phát triển nhanh.
Cùng với đó, các quy định pháp luật về PCCC như Nghị định 136/2020/NĐ-CP và TCVN 3890:2009 yêu cầu thiết bị điện trong công trình phải giảm thiểu nguy cơ cháy nổ. Trong bối cảnh này, máy biến áp khô đạt E2 – C2 – F1 chính là giải pháp tối ưu, đáp ứng cả điều kiện kỹ thuật lẫn pháp lý. Nó vừa đảm bảo an toàn, vừa tiết kiệm chi phí bảo trì nhờ không cần dầu cách điện và hạn chế hư hỏng do môi trường.
